Distribuciones fotométricas en iluminación exterior: Tipo I al Tipo V y cómo elegir la correcta
Cuando se diseña iluminación para interiores, el ángulo de apertura es el parámetro clave — 36°, 60°, 120°. Pero cuando el proyecto es exterior — una vialidad, un estacionamiento, un acceso vehicular o una plaza — la clasificación cambia completamente. Los proyectistas y especificadores hablan de distribuciones fotométricas Tipo I, II, III, IV y V, una nomenclatura estándar de la industria que define cómo se distribuye la luz lateralmente sobre la superficie a iluminar.
Entender esta clasificación es fundamental para cualquier persona involucrada en proyectos de infraestructura, desarrollo inmobiliario, urbanismo o alumbrado público. Una luminaria con la distribución incorrecta puede generar zonas oscuras, deslumbramiento hacia los conductores o desperdicio de energía iluminando donde no se necesita.
En este artículo te explicamos cada tipo, cuándo usarlo y cómo impacta en el resultado final de tu instalación exterior.
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.

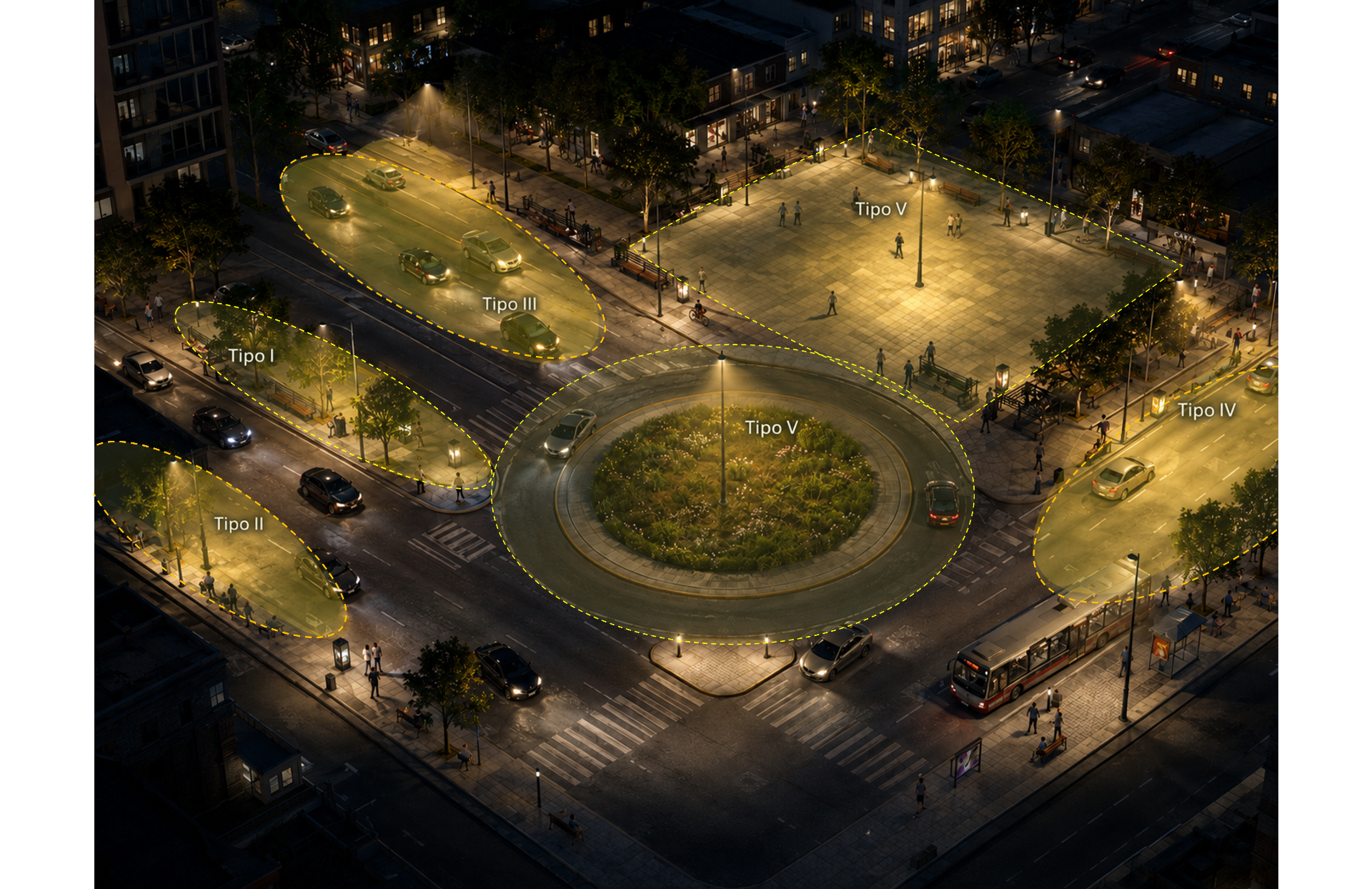

¿Qué es la distribución fotométrica?
La distribución fotométrica describe el patrón con el que una luminaria distribuye su flujo luminoso en el espacio. A diferencia de los ángulos de apertura simples que describen un cono simétrico, las distribuciones para alumbrado exterior definen patrones más complejos — generalmente asimétricos — diseñados para maximizar la cobertura sobre la calzada y minimizar la luz que se desperdicia fuera de ella.
Este patrón se representa gráficamente en la curva fotométrica o curva polar que aparece en la ficha técnica de cada luminaria. Es el "mapa" de cómo viaja la luz desde la luminaria hacia el entorno.
Los cinco tipos de distribución fueron estandarizados por la Illuminating Engineering Society (IES) — la referencia internacional en ingeniería de iluminación — y son el lenguaje común entre fabricantes, proyectistas y autoridades de alumbrado público en todo el mundo, incluyendo México.

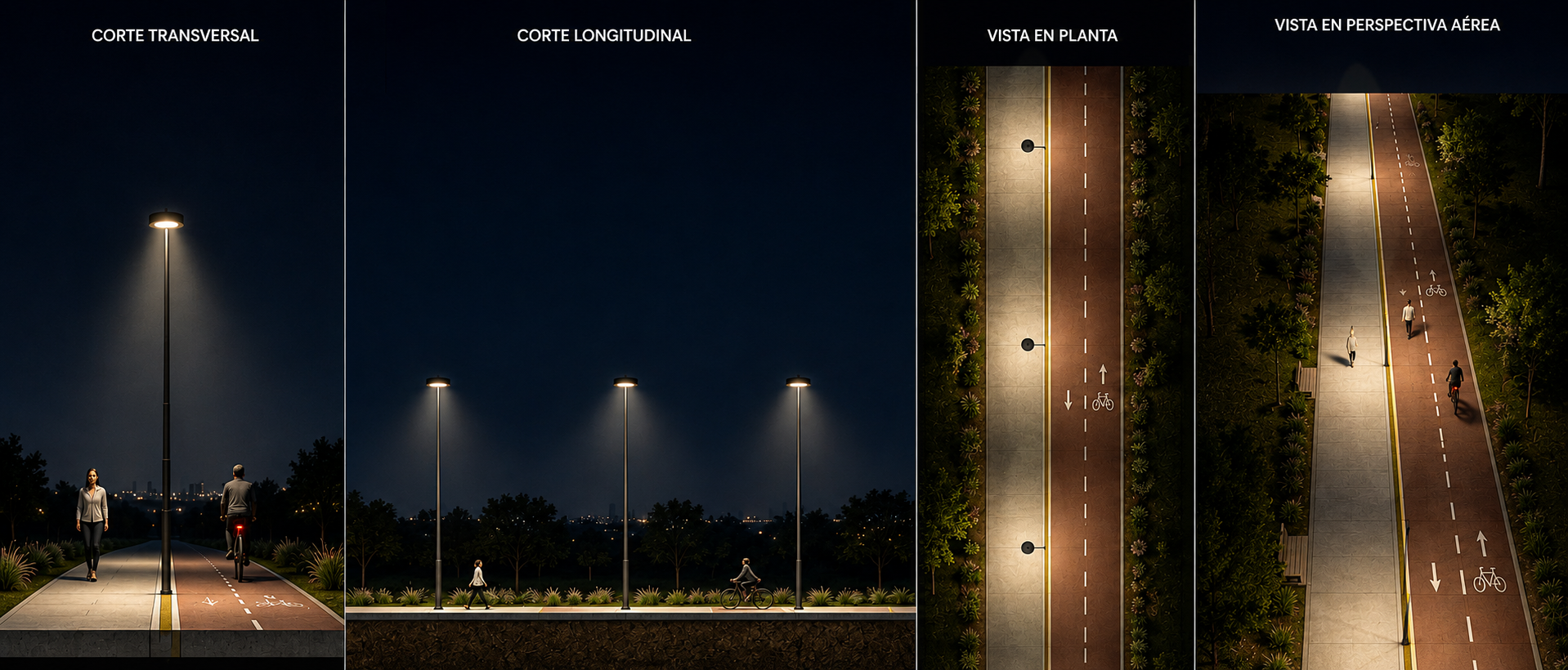

Tipo I — Distribución lateral estrecha y longitudinal
Cómo es el patrón
La luz se proyecta principalmente a lo largo del eje de la vialidad, con muy poca dispersión lateral. El patrón resultante es alargado y angosto — casi como una elipse muy estrecha orientada a lo largo de la calle.
Cuándo se usa
Es la distribución ideal para vialidades muy angostas donde la luminaria se monta centrada directamente sobre la calzada — generalmente en el centro de la calle o en un camellón central.
Características clave
- Ancho de calle cubierto: igual o menor al doble de la altura de montaje
- Mínima dispersión de luz fuera de la calzada — muy eficiente en vías estrechas
- No apta para vialidades anchas: la luz no alcanza los bordes
Aplicaciones típicas
- Senderos peatonales y ciclovías
- Callejones y vías de servicio angostas
- Pasillos exteriores de edificios
- Caminos internos de fraccionamientos con un carril
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.

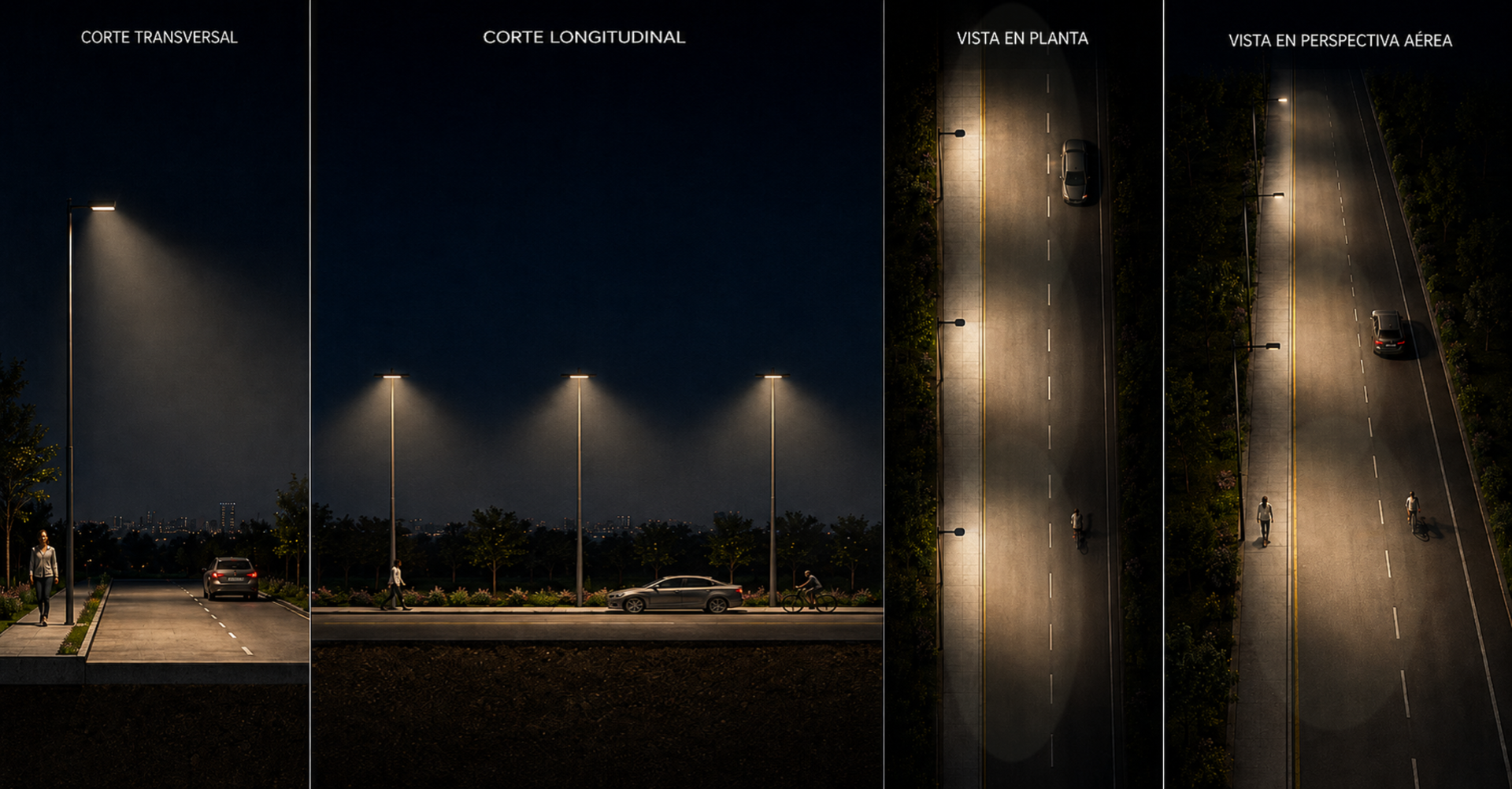

Tipo II — Distribución lateral media
Cómo es el patrón
La luz se extiende lateralmente más que el Tipo I, cubriendo un ancho equivalente a aproximadamente 1.75 veces la altura de montaje hacia un lado. El patrón sigue siendo asimétrico — proyecta más hacia la calzada que hacia atrás del poste.
Cuándo se usa
Es la distribución estándar para vialidades de uno a dos carriles con montaje lateral — la luminaria se instala en un poste a un costado de la calle y necesita alcanzar el carril opuesto.
Características clave
- Buena cobertura lateral sin desperdiciar luz fuera de la calzada
- Compatible con montaje unilateral o en tresbolillo
- La altura de montaje recomendada es proporcional al ancho de la calle
Aplicaciones típicas
- Calles residenciales de 2 carriles
- Vialidades secundarias de fraccionamientos
- Accesos vehiculares a desarrollos
- Vías de servicio en parques industriales
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.

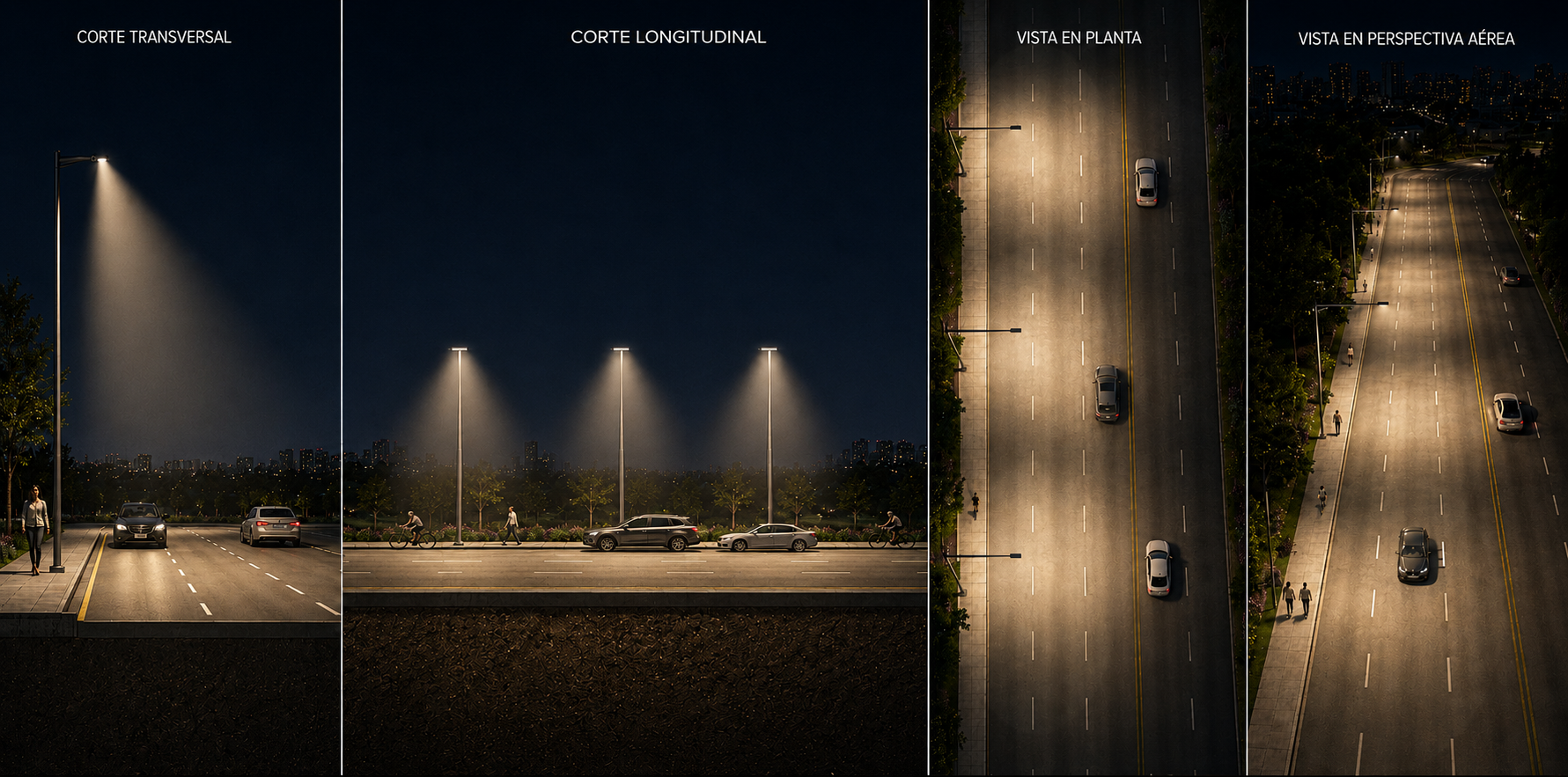

Tipo III — Distribución lateral amplia
Cómo es el patrón
Es la distribución más versátil y la más utilizada en alumbrado público urbano. La luz cubre hasta 2.75 veces la altura de montaje hacia el lado de la calzada, con un patrón que se extiende bien tanto a lo largo como a los lados de la vía.
Cuándo se usa
Para vialidades de tres a cuatro carriles con montaje lateral en brazo extendido. Es el estándar en avenidas principales, calles colectoras y vialidades urbanas de tráfico medio a alto.
Características clave
- Excelente cobertura para vialidades de ancho medio
- Permite mayor espaciado entre postes — reduce costos de instalación
- Funciona bien en distribución unilateral, tresbolillo y bilateral opuesta
Aplicaciones típicas
- Avenidas principales urbanas
- Vías colectoras y distribuidoras
- Accesos principales a desarrollos inmobiliarios y comerciales
- Estacionamientos de mediana escala con montaje perimetral
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.

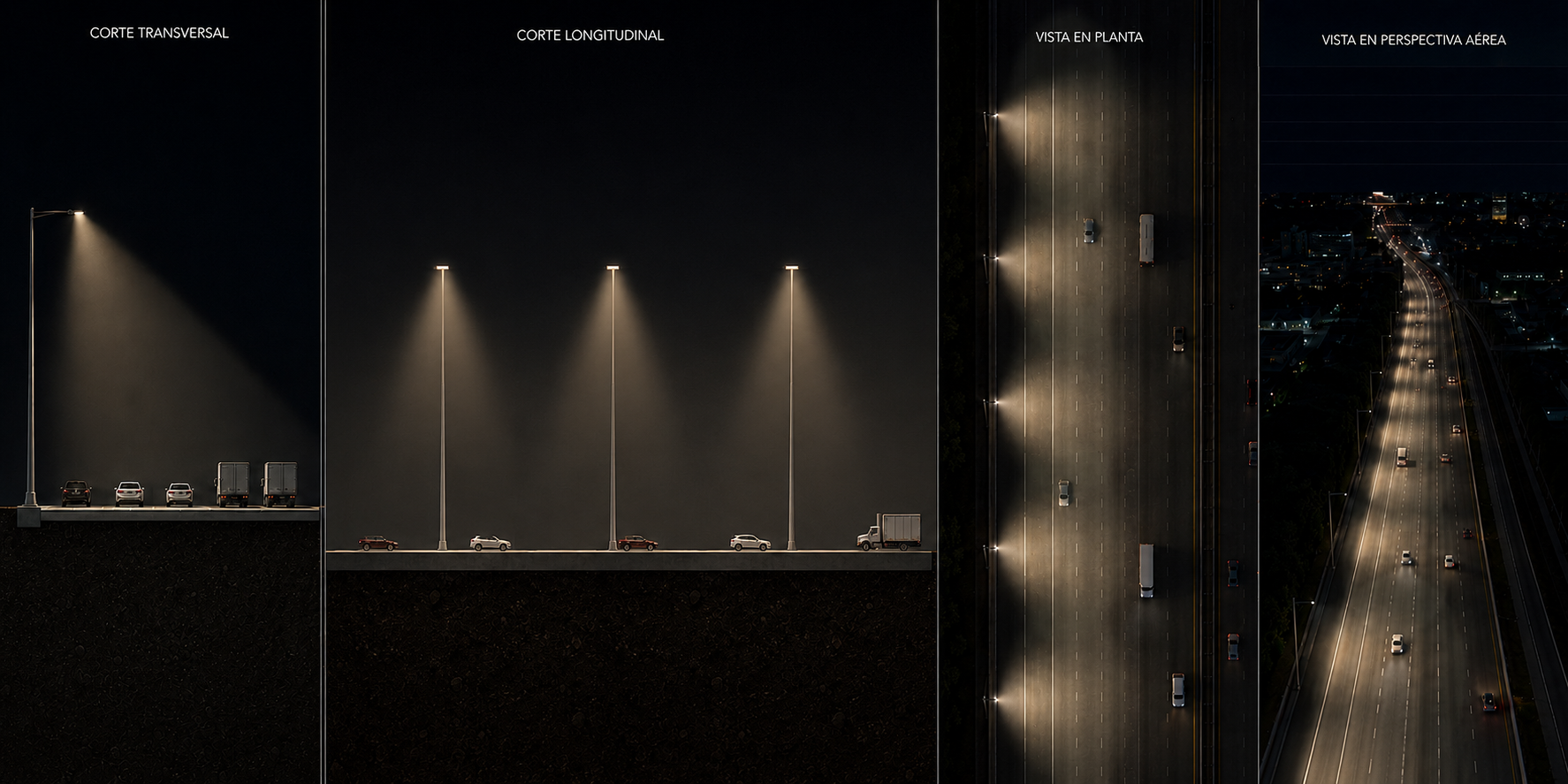

Tipo IV — Distribución lateral muy amplia (asimétrica extrema)
Cómo es el patrón
Es la distribución más asimétrica de todas. Prácticamente toda la luz se proyecta hacia un solo lado — hacia la calzada — con mínima dispersión hacia atrás del poste. Cubre hasta 3.75 veces la altura de montaje hacia la calzada.
Cuándo se usa
Para luminarias montadas en el extremo de la calzada — en el borde exterior de una vialidad amplia — donde se necesita que toda la luz vaya hacia adentro de la vía, sin desperdiciar flujo hacia propiedades privadas o áreas no deseadas.
Características clave
- Máxima proyección lateral hacia un solo lado
- Ideal cuando hay restricciones de contaminación lumínica hacia propiedades adyacentes
- Requiere un cálculo cuidadoso de la altura de montaje para garantizar uniformidad
Aplicaciones típicas
- Periféricos y vías de acceso controlado de gran ancho
- Autopistas urbanas con montaje en el extremo de la calzada
- Vialidades junto a zonas residenciales donde se quiere minimizar la intrusión de luz
- Bordes de grandes estacionamientos abiertos
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.

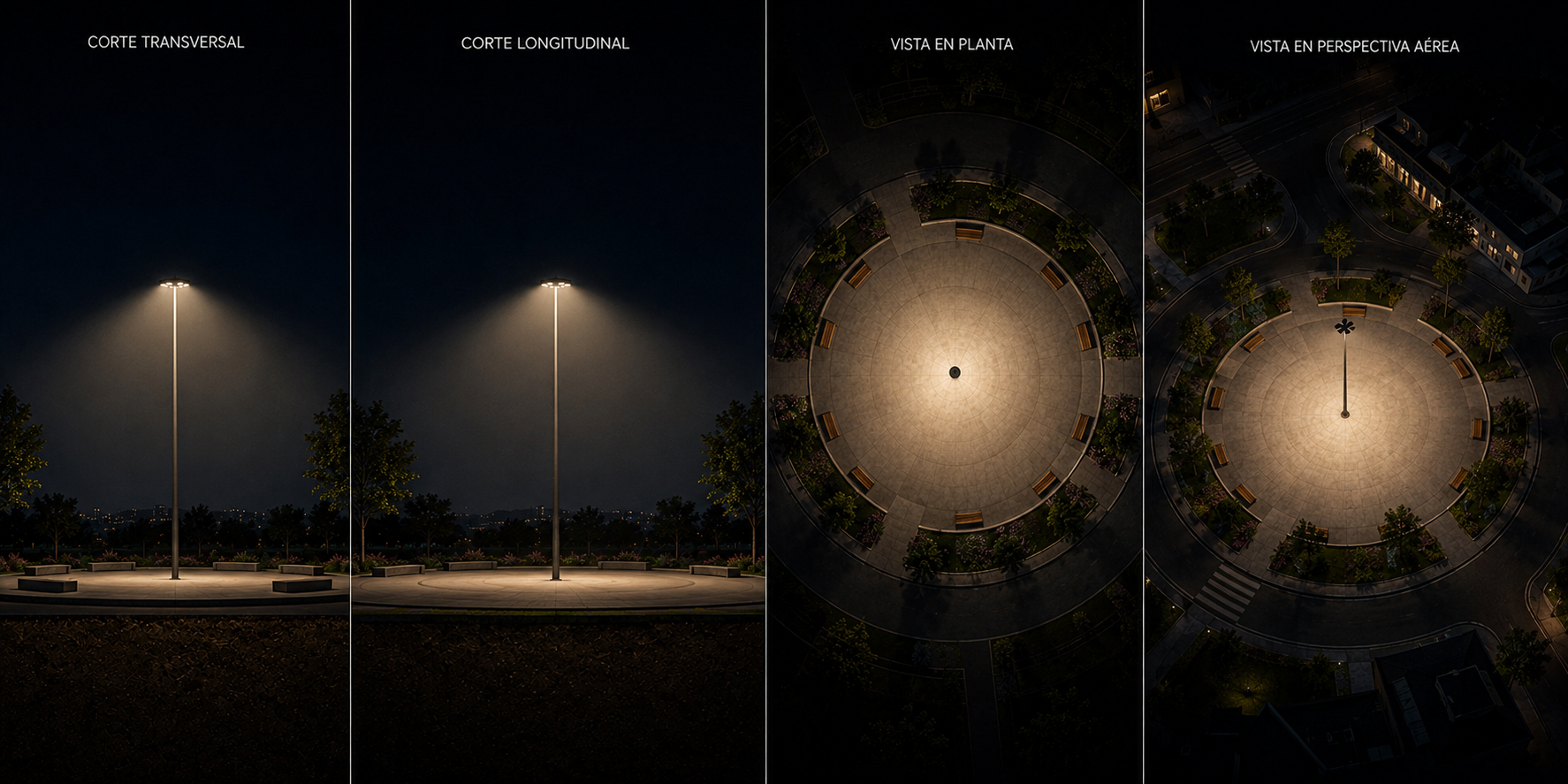

Tipo V — Distribución simétrica circular
Cómo es el patrón
A diferencia de los tipos anteriores, el Tipo V distribuye la luz de forma simétrica en todas las direcciones — el patrón es circular o cuadrado centrado en la luminaria. No tiene preferencia por ningún lado.
Cuándo se usa
Para luminarias montadas en el centro de un área abierta — intersecciones, plazas, estacionamientos, rotondas — donde se necesita iluminar uniformemente en todas las direcciones.
Características clave
- Distribución completamente uniforme en 360°
- No genera zonas preferenciales de iluminación
- Ideal para montaje central en áreas de gran formato
- Permite mayor separación entre luminarias en instalaciones de cuadrícula
Aplicaciones típicas
- Plazas públicas y áreas de convivencia
- Estacionamientos abiertos de gran escala
- Intersecciones y rotondas
- Patios industriales y áreas de maniobra
- Canchas deportivas exteriores
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.

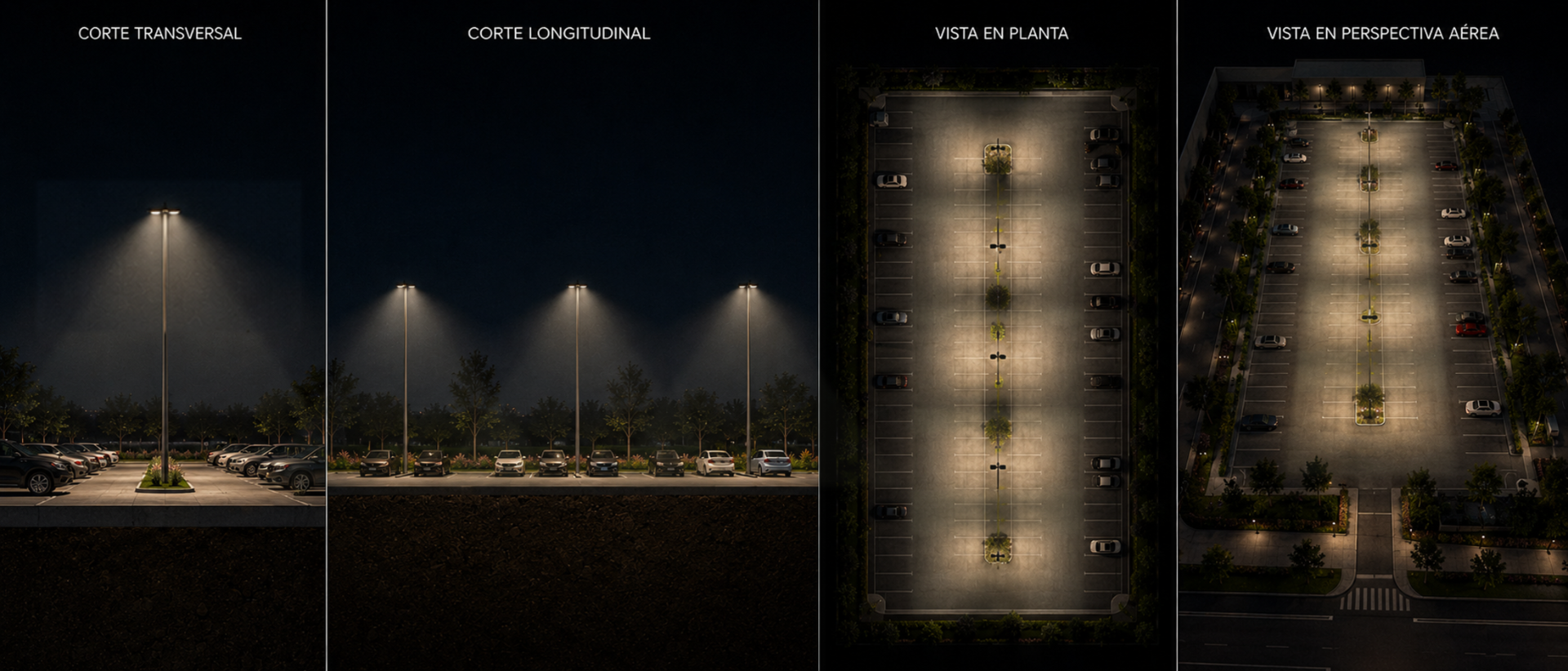

Tipo VS — Distribución simétrica cuadrada
Cómo es el patrón
Es una variante del Tipo V. Produce un patrón de iluminación casi cuadrado y simétrico en lugar del círculo del Tipo V estándar. La diferencia parece sutil pero tiene un impacto real en la uniformidad cuando el área a iluminar tiene forma rectangular o cuadrada — el patrón cuadrado "encaja" mejor con la geometría del espacio.
Cuándo se usa
Para áreas de planta cuadrada o rectangular donde el Tipo V circular desperdicia luz en las esquinas. El VS maximiza la eficiencia al concentrar el flujo donde realmente se necesita.
Características clave
- Patrón cuadrado simétrico — cubre mejor áreas rectangulares
- Mayor eficiencia que el Tipo V en áreas no circulares
- Se identifica en la ficha técnica como Type VS en la curva fotométrica IES
- Menos común en catálogos generales, disponible en luminarias de alta especificación
Aplicaciones típicas
- Estacionamientos de planta cuadrada o rectangular
- Patios industriales con geometría regular
- Plazas y áreas de convivencia de forma rectangular
- Áreas deportivas exteriores rectangulares
Las imagenes antes mostradas son representativas para facil entendimiento de las aplicaciones.
Factores que afectan la elección del tipo de distribución
1. Ancho de la calzada
Es el dato más determinante. A mayor ancho de calle, se necesita una distribución más amplia (Tipo III o IV) para alcanzar los bordes con suficiente iluminación.

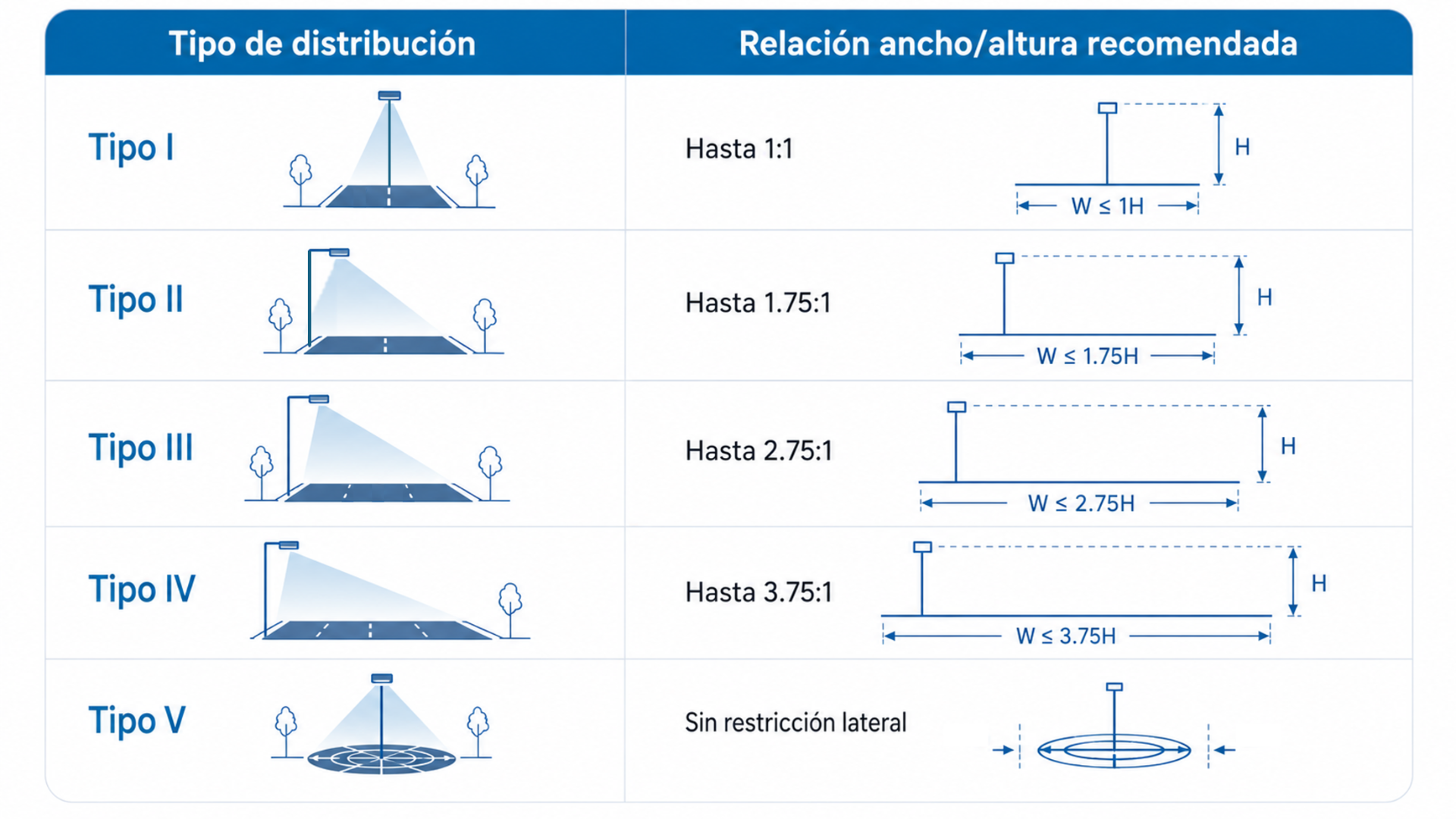

2. Altura de montaje
La altura del poste o brazo define cuánta área puede cubrir la luminaria. A mayor altura, el cono de luz cubre más área pero llega con menos intensidad. La relación entre el ancho de calle y la altura de montaje es el punto de partida de cualquier cálculo fotométrico.

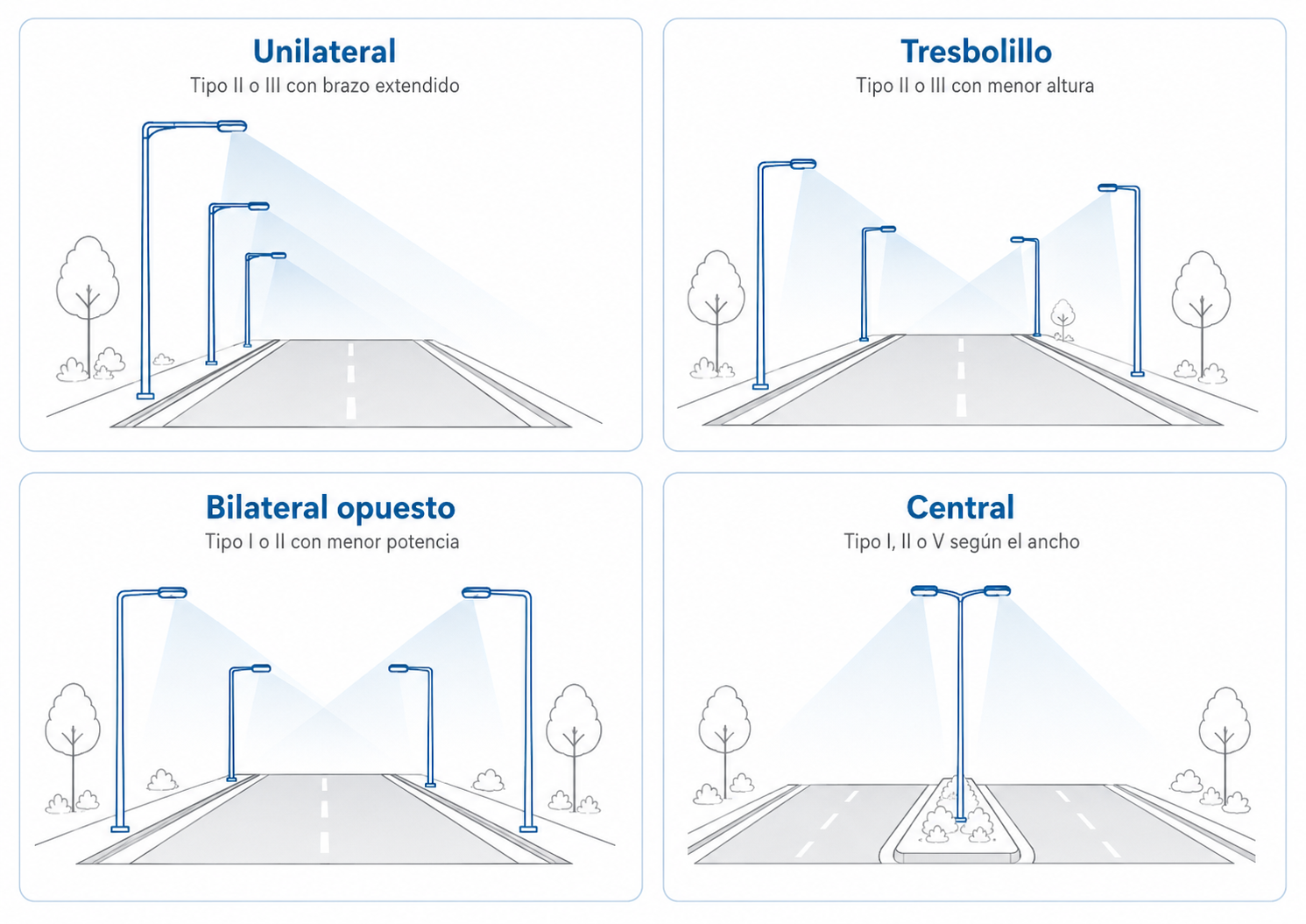

3. Posición de montaje
- Unilateral — todos los postes de un solo lado: requiere Tipo II, III, IV con brazo extendido
- Tresbolillo — postes alternados en ambos lados: permite Tipo II o III con menor altura
- Bilateral opuesto — postes frente a frente: permite Tipo I o II con menor potencia
- Central — poste en camellón o centro del área: Tipo I, II o V según el ancho
4. Uniformidad requerida
La uniformidad es la relación entre la zona más iluminada y la menos iluminada. Una buena distribución fotométrica, bien calculada, garantiza que no haya zonas oscuras entre postes — el problema más común en instalaciones mal diseñadas.

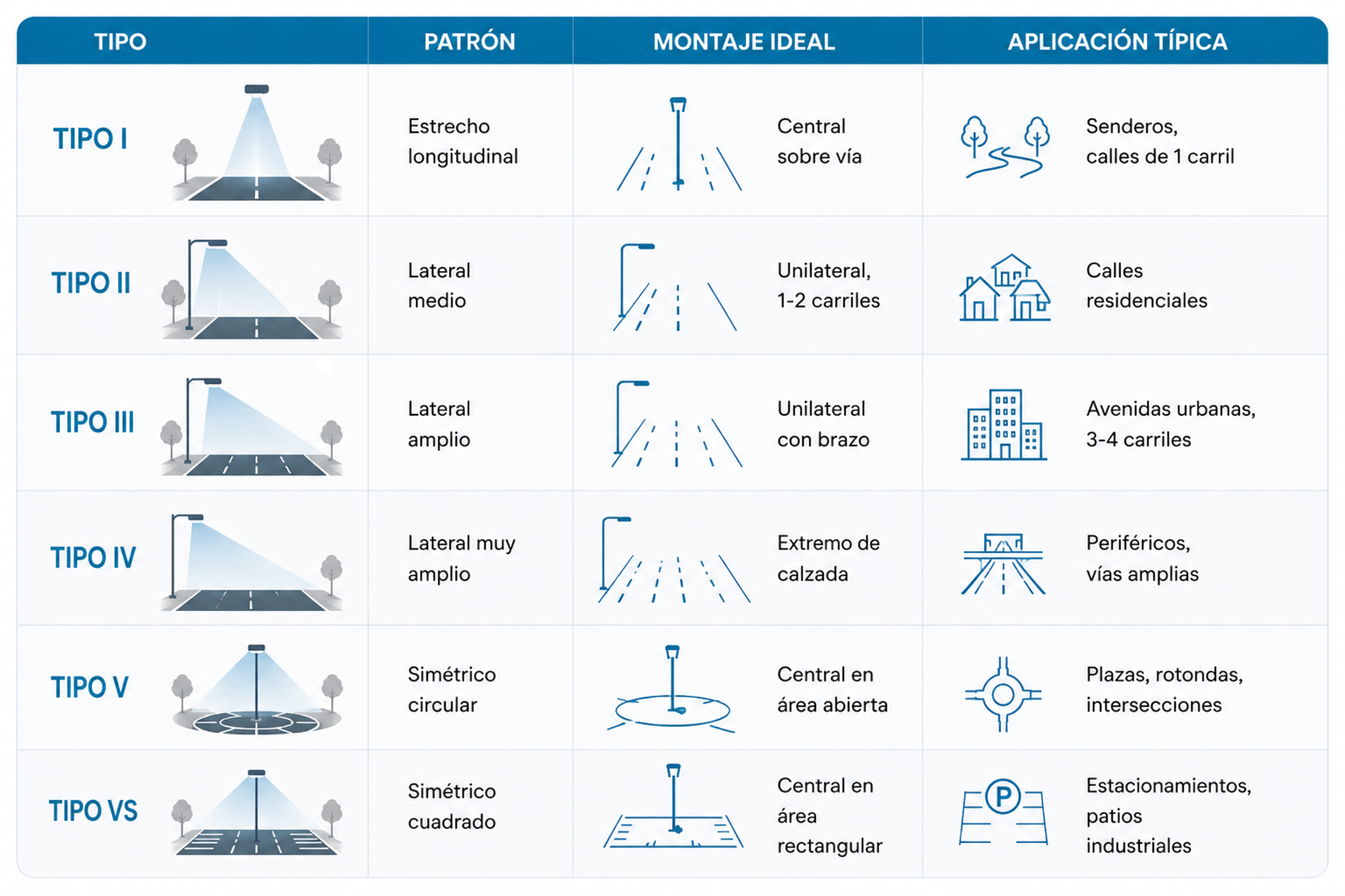

Comparativa rápida
El error más frecuente: usar Tipo V donde se necesita Tipo III
El Tipo V es el más "fácil" de especificar porque es simétrico y no requiere orientar la luminaria. Pero usarlo en una vialidad lineal desperdicia el 50% del flujo luminoso — la mitad de la luz va hacia atrás del poste, lejos de la calzada. El resultado: mayor consumo, menor eficiencia y peor uniformidad en la vía.
Elegir el tipo correcto no solo mejora la calidad de la instalación — también reduce el número de luminarias necesarias y el costo operativo a largo plazo.
¿Cómo sé qué tipo tiene una luminaria?
La distribución fotométrica de cada luminaria aparece en su ficha técnica y en su archivo fotométrico IES o LDT — un archivo de datos que puedes importar en software de simulación como DIALux o AGI32 para calcular los niveles de iluminación antes de instalar.
📋 Referencia oficial: IES Lighting Handbook, 10ª edición, Sección 8.2.2.4 — "IES Outdoor Luminaire Classifications by Intensity Distribution". Illuminating Engineering Society of North America, 2011.
Por Idealux | Ingeniero Luis Enrique Moreno M.
